En el desarrollo de este producto, Ingemol ha centrado su ejercicio y experiencia, en el diseño, fabricación y montaje de sistemas para el control ambiental en plantas productoras de cemento, concreto, asfalto, siderúrgicas, fundiciones, acerías y en cualquier tipo de procesos donde se genere contaminación.
Especialistas en la fabricación de filtros de mangas tipo jet-pulse, siendo los sistemas mas confiables en el mercado con eficiencias hasta de 99.95%
Con estos equipos garantizamos que el aire de escape cumpla con todas las normas del reglamento de proyección y control de calidad del aire, del ministerio del medio ambiente y normas internacionales.
Con la adecuada selección de materiales filtrantes y componentes técnicos, el funcionamiento del equipo es más eficiente, su mantenimiento es más económico y la durabilidad del equipo es mayor.
Descripción General
El filtro de mangas autolimpiantes jet pulse On Line, diseñados y suministrados por INGEMOL S.A. Es un sistema de limpieza continua, con capacidad de extraer de los flujos de aire contaminados, partículas de polvo de tamaño tan pequeño como de submicrones.
Dentro de las soluciones de limpieza de polvo, el filtro de mangas es el más eficiente de los conocidos hasta hoy y llega en algunos casos a operar con rendimientos de recolección del 99.99%, lo que permite cumplir con las normas de control ambiental locales
Características Principales

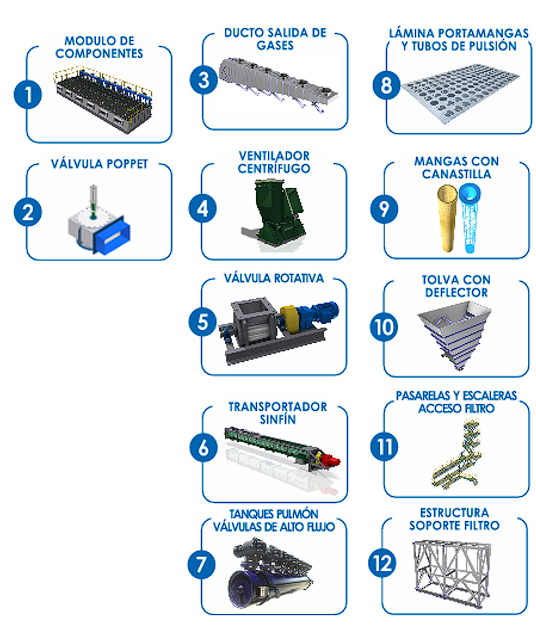

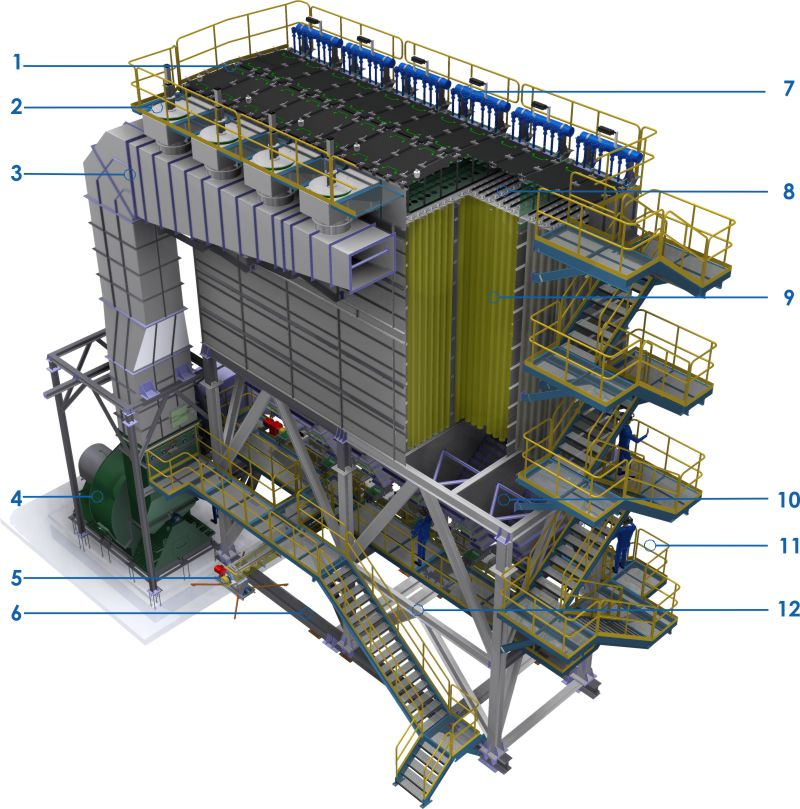

Partes Principales

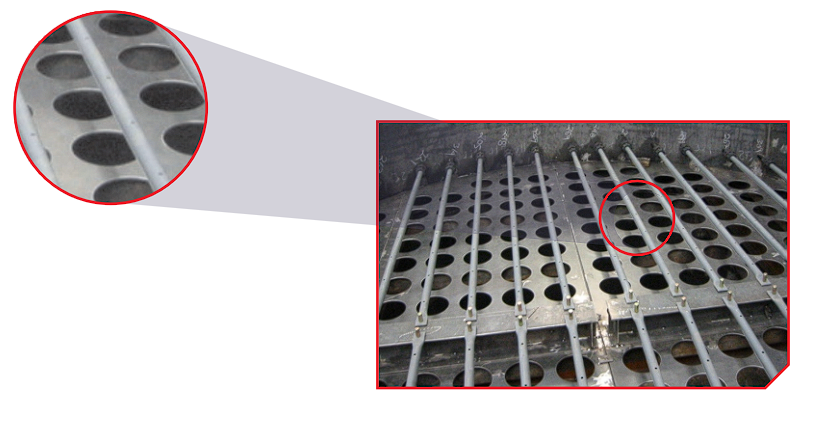

Lamina Portamangas
La lamina portamangas
(tubesheet o cell plate) se fabricada en lamina de acero A36 de 1/4” con
perforaciones de alta precisión en frío, para el alojamiento de las mangas y
reforzada con platina de 3” x ¼”, montadas sobre una estructura metálica
capaz de soportar el peso del conjunto canastillas –mangas, sin sufrir
ninguna deformación.

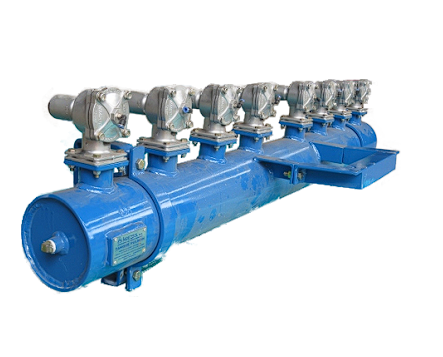

Tanques Pulmón porta válvulas
Los tanques pulmón sirven como acumuladores de aire comprimido.
En este tanque se colocan las válvulas de pulso, bases de montaje,
válvulas solenoides y de purga y demás equipos de aire comprimido.
Está fabricado en tubo estructural de acero, con pared de 7 mm. Y
probado previamente, para asegurar su rendimiento en operación y el no
escape del aire comprimido.
Cuando la válvula de alto flujo se abre, se produce un disparo de aire a
alta presión, permitiendo que se realice la limpieza de las mangas.

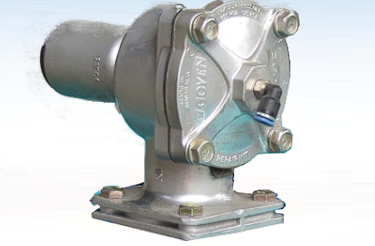

Válvulas de alto flujo
Estas válvulas de doble diafragma han sido diseñadas específicamente
para manejar mayores volúmenes de aire comprimido, más efectivamente
que las válvulas de diafragma sencillo con admisión de aire mayor que la
salida, creando un efecto vénturi, induciendo gran velocidad de aire; con
esta efectividad se logra una reducción en el número de veces que la válvula
tiene que dispararse para poder limpiar, ahorrando aire comprimido y
prolongando la vida útil de las mangas.

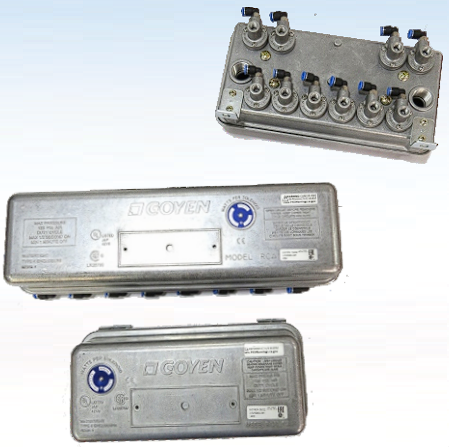

Cajas multiválvulas
Controlan el funcionamiento de las válvulas de alto flujo por medio de
una conexión de aire que permite que estas se abran y se cierren, de
acuerdo con las señales emitidas por el programador electrónico.
Tubos de pulsión
Los tubos de pulsión INGEMOL S.A. fabrica en tubo de acero sch. 40, reforzados con
ángulo de 1” para aumentar su rigidez. Estos tubos son construidos usando alineamientos
especialmente desarrollados, para asegurarse que los orificios de los tubos coincidan
exactamente con el centro de las mangas.
Se insertan directamente en las válvulas de alto flujo y se aseguran mediante un pasamuro
en un extremo, y en el otro mediante un espárrago y tuerca de capuchón, para facilitar su
fácil remoción.

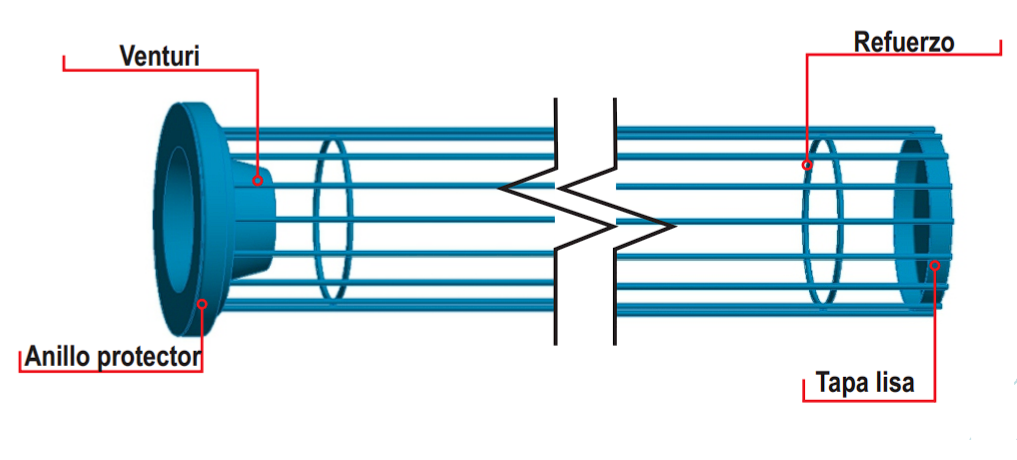

Canastillas
La estructura de las canastillas será en 16 varillas verticales trefiladas de 3,2 mm.
Electro soldadas, con separadores cada 200 mm. en acero inoxidable 304 protegidas
con pintura epoxidenólica, para soportar ataques químicos y ambientes agresivos.
En la parte superior esta compuesta por un vénturi en la entrada, para multiplicar el aire
de limpieza y un reborde para proteger el resorte de fijación de la manga. En la parte
inferior lleva un disco metálico (espejo) para evitar rupturas del material textil.

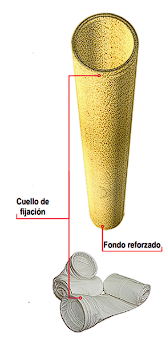

Mangas Filtrantes
Son bolsas cosidas en forma de talega y se utilizan para la separación del
polvo de la corriente de aire, generalmente se fabrican en fieltro punzonado,
con triple costura o con pegue por temperatura.
Las mangas filtrantes se suministran en el material seleccionado de acuerdo
con las exigencias del proceso a descontaminar y en las dimensiones que
sean requeridas; son confeccionadas bajo estrictas normas de calidad.
En el fondo tienen un disco textil y un refuerzo en doble tela para evitar la
rotura por fricción, en la boca poseen un fleje en acero, que al expandirse
hace sello en la lámina portamangas. Es por esto que este tipo de mangas se
denominan auto fijantes o de fijación (Snap Band). La manga es
manufacturada a lo largo con una costura triple, en hilo del mismo material.
