Las válvulas dosificadoras INGEMOL S.A. han sido específicamente diseñadas con el fin de controlar el flujo de material mediante un rotor con cavidades que gira dentro de una carcasa cilíndrica, conservando las condiciones de hermeticidad de los equipos, aguas arriba y aguas a abajo de la válvula. Se emplean en manejo de productos pulverulentos en todo tipo de presión de aire, asegurando un excelente sello neumático. Pueden utilizarse principalmente en equipos colectores de polvo, como alimentadores en sistemas de transporte neumático o como dosificadores volumétricos. Su uso en colectores de polvo o silos, trabajando en forma continua, evita la acumulación de material en la tolva, impidiendo que partículas ya separadas sean arrastradas nuevamente hacia las mangas .

ESTANQUEIDAD DEL 100%
DISEÑO COMPACTO
MANTENIMIENTO MINIMO

Accionamientos: motorizado

CONSTRUCCION EN ACERO AL CARBON
TEMPERATURA MAXIMA: 120°C (ESTANDAR)
SUPERFICIES METALICAS CON PREPARACION DE SUPERFICIE

Válvulas de guillotina

Las válvulas de guillotina son diseñadas principalmente para el aislamiento en sistemas con alto contenido de sólidos en suspensión

Válvula pendular doble

Instalada en la descarga de la tolva para evitar la entrada de aire falso al filtro y evacuar el material captado, se componen de una carcasa dentro de la cual se instala una compuerta fabricada en lámina. Esta compuerta opera mediante el peso gravitatorio del material y un contrapeso que hace que esta se cierre, deje caer el material y de inmediato recupera su posición inicial para repetir el ciclo. Las válvulas pendulares dejan pasar el material, sin permitir el ingreso de los gases. Diseñada para facilidad de montaje y mantenimiento.

Válvulas de rotativas

Esta Válvula permite la evacuación de material y a su vez impide el ingreso de aire falso. Compuesta por una carcasa cuadrada, un rotor y un accionador. El rotor esta provisto por unas aspas y encaja perfectamente minimizando el escape de aire o gas, mientras se alimenta o se descarga el material.

Válvula diverter cilíndrica de descarga lateral con actuador neumático, cilindro de doble efecto

Éstas válvulas con accionamiento neumático para desviar el flujo de material en un sistema de aerodeslizadores, es la encargada de dar paso al material hacia dos puntos de destino; Su configuración está dada por la disposición de los chutes de entrada y descarga de manera lateral en el cuerpo de la válvula..

Válvula diverter cilíndrica de descarga lateral con actuador neumático rotatorio on/off

Válvula diverter cilíndrica de descarga inferior con actuador neumático cilindro de doble efecto.

Éstas válvulas con accionamiento neumático para desviar el flujo de material en un sistema de aerodeslizadores, es la encargada de dar paso al material hacia dos puntos de destino; Su configuración está dada por la disposición del chute de entrada y uno de chutes salida en el eje de flujo y el chute de descarga de manera inferior en el cuerpo de la válvula.

Válvula de casco-control Flow con actuador neumático rotatorio proporcional

Válvulas empleadas principalmente en la extracción de materiales FINOS desde silos y cuando es necesario un Control de flujo, su dispositivo de paso/restricción de material consiste en un tambor o casco con una apertura en “v”.

Válvula de casco-shut off con actuador neumático cilindro de doble efecto

Válvulas empleadas principalmente en la extracción de materiales FINOS desde silos y cuando es necesaria una apertura/cierre rápida, su dispositivo de ON/OFF consiste en un tambor o casco con una apertura en “v”.

Spout De Descarga

También llamado cabezal de descarga, es instalado al final del recorrido de un aerodeslizador para el trasiego material. La entrada de material se conecta directamente a un aerodeslizador, olla de desvio o válvula diverter. Cuenta con una brida inferior para la descarga de material y una conexión superior si se requiere para el despolvamiento

Válvula diverter tipo dos vías

Las válvulas de desvío INGEMOL S.A. han sido específicamente diseñadas con el fin de desviar el flujo de material hacia un lado y a su vez cerrar el flujo frontal.

Este tipo de válvulas aprovechan el sistema neumático para el cierre de la clapeta caracterizado por:

ESTANQUEIDAD DEL 100%
DISEÑO COMPACTO
MANTENIMIENTO MINIMO

Accionamientos disponibles: manual, neumático y motorizado.

TEMPERATURA MAXIMA: 60°C (ESTANDAR)

SUPERFICIES METALICAS CON PREPARACION DE SUPERFICIE

Válvula Triverter 450 ton

Este tipo de válvulas aprovechan el sistema neumático para la apertura / cierre de las capetas caracterizado por:

ESTANQUEIDAD DEL 100%
DISEÑO COMPACTO
MANTENIMIENTO MINIMO

Accionamientos disponibles: manual, neumático y motorizado.

CONSTRUCCION EN ACERO AL CARBON

TEMPERATURA MAXIMA: 120°C (ESTANDAR)

SUPERFICIES METALICAS CON PREPARACION DE SUPERFICIE

Válvula Diverter

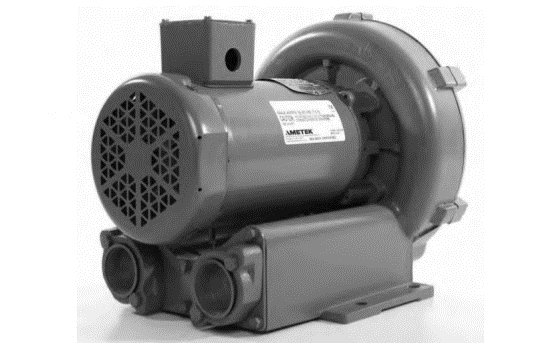

Soplante Regenerativo

En un soplador regenerativo, el espacio de compresión se compone de un anillo hueco circular entre las puntas de los alabes y las paredes de la carcasa. En funcionamiento, la rotación del impulsor extrae aire del puerto de entrada hacia el espacio de compresión y lo mueve de manera radial hacia el exterior de la carcasa por fuerza centrífuga. La acción se denomina "regenerativa" porque el aire pasa a través de los alabes del impulsor y regresa a la base del siguiente alabe para crear una re-aceleración

Sistema de limpieza y purga de aire comprimido con separador ciclónico

Este equipo se usa para evitar llegada de agua al sistema jet pulse de limpieza del filtro de mangas. Se adiciona un un filtro de purga automática en serie removiendo hasta el 99,9% de agua del sistema. El
agua del separador será expulsada por medio de un drenaje con válvula temporizadas que purga automáticamente.

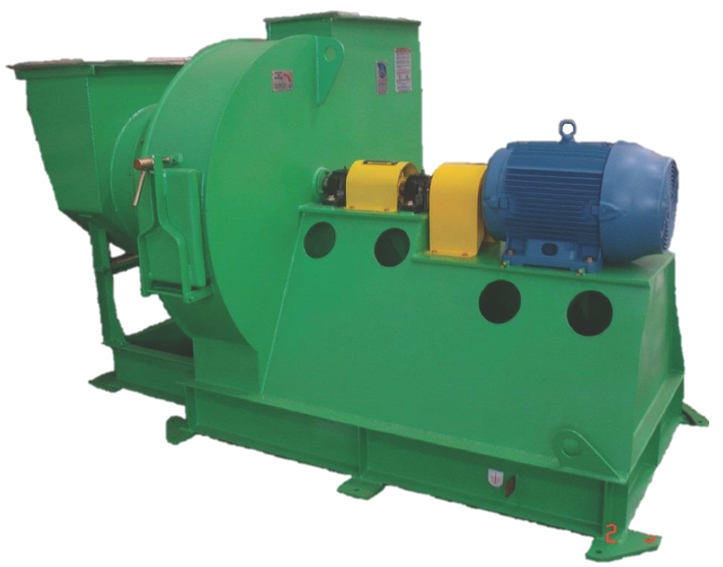

Ventilador Centrifugo

Con este se genera el movimiento del aire a través del filtro de mangas y los ductos. Es de tipo centrífugo, con rotor en cantileaver, alta eficiencia, entrada sencilla.

Carcasa en lámina formada, soldada, y reforzada
Rotor soldado con aletas curvadas inclinadas hacia atrás.
Rotor balanceado estática y dinámicamente.
Base ventilador.
Compuerta de inspección.
Rotor soldado con aletas curvadas inclinadas hacia atrás.
Rotor balanceado estática y dinámicamente.

Dámper accionamiento neumático

son compuertas que regulan el paso o aíslan el flujo de gases. Su diseño incluye una caja metálica bridada en los extremos que forma la estructura principal. Dentro de esta caja se encuentra una aleta montada sobre un eje de acero, la cual puede abrirse o cerrarse para permitir o bloquear el paso de los gases. Esta aleta es controlada por un cilindro neumático de doble efecto, que proporciona el movimiento necesario para operar la compuerta de forma precisa y eficiente.

Componentes

1 cilindro de doble efecto Ø63-250 con sus aditamentos de montaje.
Lengüeta en acero ASTM A-36 e=1/4”

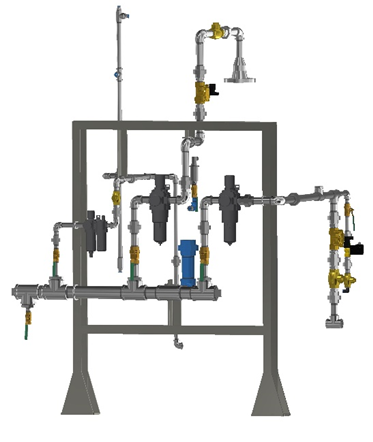

Unidad de mantenimiento para aire comprimido de 1/2"
Cofre plástico para instalación elementos de control

Juntas de expansión

Son las encargadas de absorber los movimientos axiales y laterales del ducto.

Las juntas están compuestas por una cavidad de expansión formando un fuelle flexible en material textil Kevlar o lámina, al interior cuentan con ductos internos deslizantes.

Red de aire comprimido

Fluidificadores

Son los encargados de generar las dunas de material dentro del ducto, inyectando aire comprimido de acuerdo a la presión diferencial establecida entre el ducto de aire y el de transporte.

Los fluidificadores son instalados a lo largo de la red de transporte. Permiten poner en marcha el sistema de transporte en caso de que la línea se encuentre saturada de material luego de la parada. Mantienen constante la velocidad de transporte.

Rack de control

Es el conjunto de accesorios y conexiones de aire comprimido para el funcionamiento del sistema de transporte neumático, esta montado sobre un chasis y contiene los siguientes elementos::

Reguladores de aire para control de presión de alimentación y fluidificación.

Regulador con lubricador para aire de instrumentación

Válvulas solenoides acorde al diámetro de la tubería para control paso de aire alimentación y fluidificación.

Válvulas cheque para protección contra flujo aire y material.

Válvulas de bola manuales en el circuito principal y ramales para mantenimiento de los componentes.

Válvula de bola para despresurización manual del rack de control

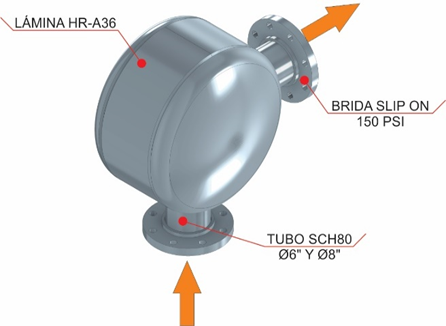

Codo tipo marmita

Fabricado en lámina anti desgaste HARDOX-450 para proteger contra el desgaste durante el transporte de materiales altamente abrasivos. Equipado con salidas en tubo SCH 80 para conexiones mediante brida. Incluye acoples tipo brida con pernos de sujeción y empaque interno anti-fugas. Además, cuenta con una compuerta de inspección para facilitar la revisión y el desatasque

Codo reforzado

Fabricados en tubería de acero al carbón SCH 80, con una cámara revestida en concreto antidesgaste para resistir la alta abrasión. En los extremos se instalan bridas slip-on para conectarlos a diferentes secciones.

Los acoples tipo brida están completos con pernos de unión y empaquetaduras para garantizar un montaje seguro y sin fugas

Sistema de fluidificación cono silo

Estos componentes generan vibración en la tolva por medio de inyección de aire comprimido en forma de pulsos, controlados por válvulas solenoides temporizadas.

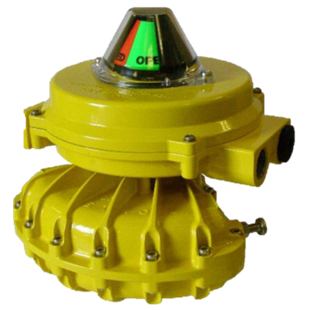

Instalación Actuador kinetrol on/off y proporcional

El posicionador del actuador Kinetrol posee una caja metálica completamente cerrada y resistente a la corrosión, disponible para montaje directo en actuadores rotativos, posee un circuito de retransmisión de ángulo modulante con salida de 4 a 20 mA, incluye de 2 a 4 interruptores, contiene un monitor de cono transparente sellado para indicación visual externa,

Especificaciones técnicas:

Potencia: 800 kW

Corriente Nom: 82 A

Grado de protección: IP42

Cámara llegada de material

Se instala encima del silo de almacenamiento. La cámara es una caja metálica diseñada para permitir la despresurización durante el transporte. Además, cuenta con un depósito para formar una cama de material, lo que brinda una mayor protección a las partes con mayor desgaste.

Compuerta de explosión

Se utiliza para proteger los filtros de mangas en caso de explosión, permitiendo la despresurización del equipo mediante la apertura de una compuerta. En el momento de la explosión, el foil de aluminio se rompe al hacer contacto con una cuchilla dentada, creando una superficie abierta en el silo para liberar la explosión al ambiente y evitar daños en el equipo.

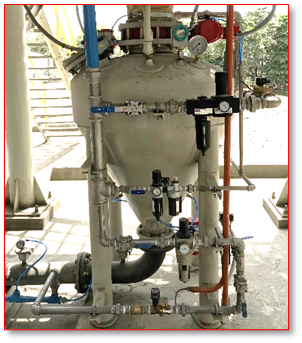

Impulsor

Se trata de un tanque hermético diseñado para impulsar el material mediante inyección de aire comprimido. El material es impulsado en lotes, con presión media en fase densa y a baja velocidad.

Fabricado en acero al carbono A-36.
Conexión superior para la tolva de ingreso.
Diseñado para temperatura máxima de 120 °C.
Equipado con válvula mariposa de ingreso automática con sensor de posición.
Cuenta con válvula de alivio con accionamiento neumático.
Incluye válvula de descarga automática con sensor de posición.
Incorpora regulador y lubricador para la línea neumática de control.
Incluye sensor de presión.
Dispone de sensor de nivel.

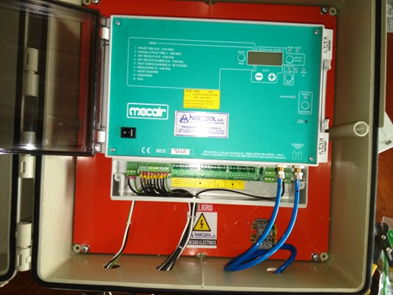

Instalación de Controladores secuenciales (isp) Goyen Mecair

El controlador secuencial ISP de Goyen Mecair es un dispositivo avanzado utilizado en sistemas industriales de recolección de polvo y cámaras de filtros. Su función principal es coordinar la secuencia de operación de las válvulas de chorro de pulso inverso. Este controlador se basa en la información proporcionada por un sensor de presión diferencial en el filtro, que detecta un aumento en la presión diferencial, lo que indica la necesidad de realizar una limpieza.

El controlador está disponible en versiones con 12, 20 o 40 salidas y opera en modo secuencial. Estas soluciones están diseñadas para abordar tanto necesidades simples como complejas, garantizando una alta precisión de control y confiabilidad. Además, ofrece un control completo y optimizado para la limpieza de las mangas del filtro, lo que contribuye a mejorar la eficiencia del proceso de filtrado.

Características Importantes:

Control de cortocircuito en todas las salidas con visualización en el display.
Detección de "carga, o circuito abierto" conectada en cada salida; en caso contrario, salta a la siguiente salida con carga y muestra la falla en el display.
Capacidad de operar hasta 40 salidas, dependiendo del modelo.
Cumple con las normas UL, CE, FCC y RCM & ATEX.

Especificaciones técnicas:

Tensión de Entrada: 110 VCA 50/60 Hz

Salidas Digitales: 12, 20, 40 (110V)

Presión Diferencial (ΔP): 0 a 4,5 kPa

Salida Analógica: 4 a 20 mA

Controlador secuencial IS utilizado para controlar procesos secuenciales sin la necesidad de medición de presión diferencial.

Controlador secuencial con medición de presión diferencial

Instalación cajas multiválvulas

Son arreglos de relevos electroneumáticos que permiten la activación del aire de limpieza en una fila de mangas simultáneamente. Estas cajas son controladas por el controlador secuencial para coordinar la limpieza de las mangas de manera eficiente y precisa.

CARACTERÍSTICAS ELÉCTRICAS

Tensión de alimentación: 110 / 220 VAC - 50 / 60 Hz
Potencia consumida: 6 VA
Tiempo mínimo de disparo: 200 ms (0,2 seg)
Grado de protección: IP 67

Dámper manual

El dámper manual está instalado en la red de aspiración del filtro de materias primas y su función es permitir o interrumpir el flujo de gases hacia el filtro, lo que permite regular el caudal de manera manual. Estas compuertas, de tipo lenteja, permiten el paso o aíslan el flujo de gases. Su componente mecánico consiste en una caja metálica bridada en sus extremos, formando la estructura principal donde se instala una aleta montada sobre un eje de acero en su interior.

Características de fabricación

Carcasa en lámina ASTM A36 e=3/16”
Aletas en lámina astm A36 e=1/4”
Ejes en acero 4140 con rodamientos tipo FY
Brazo para accionamiento manual

Tablero VDF

El tablero VDF (Variador de Frecuencia) es un equipo autosoportado con protección IP55, fabricado en lámina Cold Rolled calibre 14/16 con base anticorrosiva en zinc y acabado en pintura electrostática color RAL 7032. Cuenta con un sistema de ventilación forzada y una iluminación LED de 9W 100~240VAC activada por microswitch. También incluye un transformador de control.

El tablero contiene los siguientes elementos:

Breaker totalizador con mando rotativo para accionamiento desde la puerta.
Breakers de protección para el transformador, el VDF y los elementos de control.
Pilotos de señalización verde (Start), rojo (Stop) y amarillo (Falla).
Pulsadores verde, rojo y negro respectivamente.
Pulsador de emergencia tipo hongo con retención.
Bornas para la conexión de cableado desde y hacia el campo.
Variador de frecuencia CFW11 211 Amp.
HMI del variador instalada en la puerta.
Cable HMI remota.
Fusibles ultrarrápidos.
Portafusibles.

Este tablero está diseñado para controlar y proteger el variador de frecuencia y otros elementos relacionados, proporcionando una interfaz segura y eficiente para su operación y mantenimiento.

Olla Desviadora

Este dispositivo se instala en los cambios de dirección de las secciones rectas de los aerodeslizadores. Consiste en una compuerta de inspección que se coloca en la parte superior y permite el ingreso de aire de fluidización por la parte inferior.

Tanques pulmón

Los tanques pulmón sirven como acumuladores de aire comprimido, en estos tanques se colocan las válvulas de pulso, bases de montaje, válvulas solenoides filtros de purga y redes de aire comprimido, y demás accesorios propios de control y seguridad de dichos equipos, están fabricados en tubo estructural de acero, probado previamente para asegurar su rendimiento en operación.

Canastillas para filtros de mangas

Las canastillas son estructuras compuestas por varillas verticales trefiladas electro-soldadas, con separadores. en acero inoxidable dependiendo de la necesidad protegidas con pintura, para soportar ataques químicos y ambientes agresivos. En la parte superior entrada está compuesta por un vénturi, para multiplicar el aire de limpieza y un reborde para proteger el resorte de fijación de la manga. En la parte inferior lleva un disco metálico (espejo) para evitar rupturas del material textil.

Válvula diverter cilíndrica de descarga lateral

Las válvulas de desvió lateral INGEMOL S.A. han sido específicamente diseñadas para ser instaladas en
líneas de aerodeslizadores con el fin de desviar el flujo de material hacia un lado y a su vez cerrar el flujo
frontal. Este tipo de válvulas aprovechan el sistema de cierre de rotor deslizante

La parte inferior de la válvula se encuentra permanentemente aireada para evitar zonas muertas durante el transporte de material.

Mangas Filtrantes

Son bolsas cosidas en forma de talega y se utilizan para la separación del polvo de la corriente de aire, generalmente se fabrican en fieltro punzonado, con triple costura o con pegue por temperatura. Las mangas filtrantes se suministran en el material seleccionado de acuerdo con las exigencias del proceso a descontaminar y en las dimensiones que sean requeridas; son confeccionadas bajo estrictas normas de calidad. En el fondo tienen un disco textil y un refuerzo en doble tela para evitar la rotura por fricción, en la boca poseen un fleje en acero, que al expandirse hace sello en la lámina porta mangas. Es por esto que este tipo de mangas se denominan auto fijantes o de fijación (Snap Band). La manga es manufacturada a lo largo con una costura triple, en hilo del mismo material.

Instalación del Amplificador de aire

Es una herramienta sencilla, ligera y rentable que toma la energía de un escaso volumen de aire comprimido para generar un gran caudal de aire a alta velocidad y baja presión.

En términos sencillos, multiplica el caudal. Por cada unidad de aire que usted introduce en el dispositivo, se crea un caudal 4 veces superior.

Beneficios:

Ahorro de hasta el 70% en el consumo de aire
Sin mantenimiento: no hay piezas móviles
Sencillo y fácil de utilizar

Válvula diverter tipo dos vías (A-STYLE)

Las válvulas de desvío INGEMOL S.A. han sido específicamente diseñadas con el fin de desviar el flujo de material hacia un lado y a su vez cerrar el flujo frontal. Este tipo de válvulas aprovechan el sistema neumático para el cierre de la clapeta

Válvula Triverter K44-ES1

Las válvulas triverter INGEMOL S.A. han sido específicamente diseñadas con el fin de posibilitar el flujo de material a una de las vías, y a la vez cortar completamente el paso de material en las otras. Este tipo de válvulas aprovechan el sistema neumático para la apertura / cierre de las capetas

Instalación filtro regulador

Es un filtro regulador de presión que al almacena los condensados presentes en el aire y los descarga al exterior de forma automática por medio de un flotador. Se activa por diferencia de presión descargando el agua contenida. Estos filtros son estándares en todas las mangas y se pueden reemplazar u homologar con otros sin inconvenientes.

Instalación drenaje automático

Este se instala por lo general en la entrada de los tanques pulmón del filtro, al igual que el filtro regulador a la entrada de aire, el drenaje automático recoge los condensados y los descarga automáticamente, también puede ser reemplazado por elementos de otras marcas.

Instalación manguera caucholona

Es una manguera de alta presión grafada maho – hembra con el objetivo de facilitar la conexión final entre la red de aire comprimido y el punto de entrada al tanque o tanques pulmón del filtro.

Instalación manómetro visualización presión

Es un manómetro de carátula de 4" estándar, con rango de 0 - 150 psi y punto de conexión de 1/2", puede ser reemplazado con manómetros de otras marcas sin problema alguno

Instalación de Mangueras tubing

La conexión entre las válvulas de alto flujo y las cajas multiválvulas se realiza por medio de mangueras plásticas de alta presión de 6mm de diámetro exterior(OD), esta manguera puede ser reemplazada por cualquier marca, solo se debe tener en cuenta el diámetro para conexión con los racores

Instalación de Racores o conectores rápidos

Son elementos que sirven para la conexión entre las mangueras y el cuerpo de la válvula, se conocen como racores, acoples rápidos de manguera o acoples prestolook. Se pueden reemplazar fácilmente independiente de la marca, solo se debe conocer el diámetro de conexión a la manguera y el diámetro de la rosca requerida

Válvula diverter descarga inferior

Válvula de casco – control flow

Válvula de casco – shut off

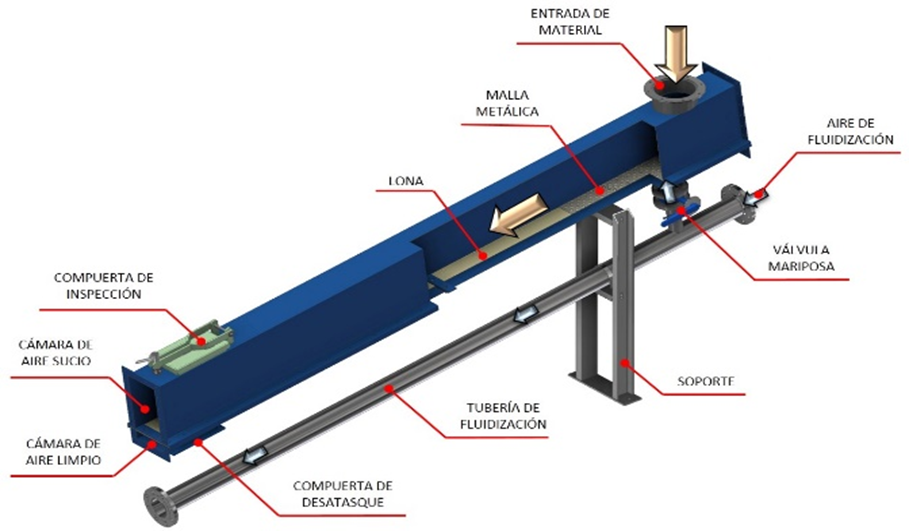

Aerodeslizadores

Es llamado también Transportador Activado por aire o transportador Neumático por gravedad. Este es esencialmente un ducto rectangular dividido en una parte superior (Cámara sucia) y una parte inferior (Cámara limpia) por medio de una lona de 5 mm de espesor, de material poliéster 100%.

El material es alimentado por la parte superior del medio poroso. Aire a presión es introducido por la parte baja o cámara limpia.

El aire penetra a través del medio poroso y fluidiza el material permitiendo que se deslice o corra y crea un flujo continuo desde la entrada hasta la salida.

Soplante doble etapa

Es una máquina que genera movimiento de aire con caudales importantes, poca pérdida de carga y es el más usado en ventilación general. Con éste se genera el movimiento del aire a través del filtro de mangas por medio de la red de aspiración. Será de tipo centrífugo, con rotor en cantileaver, alta eficiencia, entrada sencilla, con las siguientes características de fabricación. (Se incluye el montaje y la adaptación del motor).
