Soluciones para transportes de materiales en cementeras
Secadores de materia prima
Esquema general de secado
Nuestras soluciones de Secadores de materia prima
Secador flash dryer de aditivos - Cemex
Sistema despolvamiento secador de aditivos
Sistema control de emisiones secador mortero seco- Cementos Tequendama
Sistema control de emisiones secador de tambor - Ultracem
Presurización de cuartos

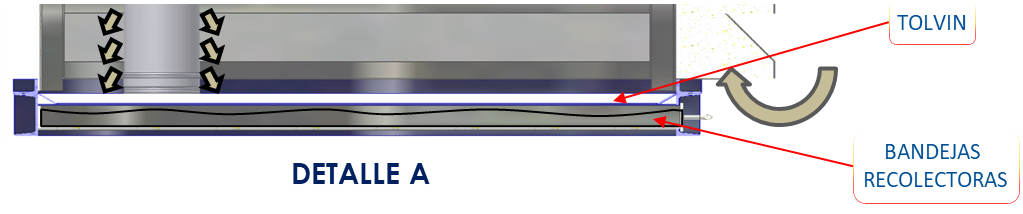

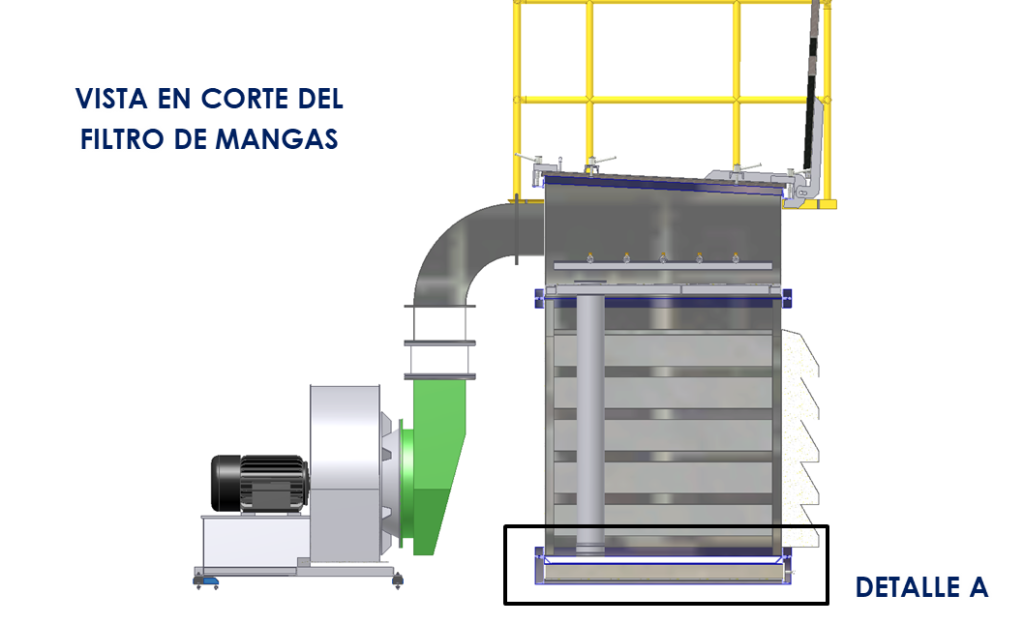

Bandejas filtro de mangas cuarto de compresores.
El filtro de mangas cuenta con unas bandejas de recolección de material en la parte inferior, donde se deposita el material capturado por el filtro de mangas.
Estas bandejas se extraen manualmente y luego se procede a retirar el material acumulado en ellas. Se estima que esta operación debe realizarse con una frecuencia de 15 a 30 días.

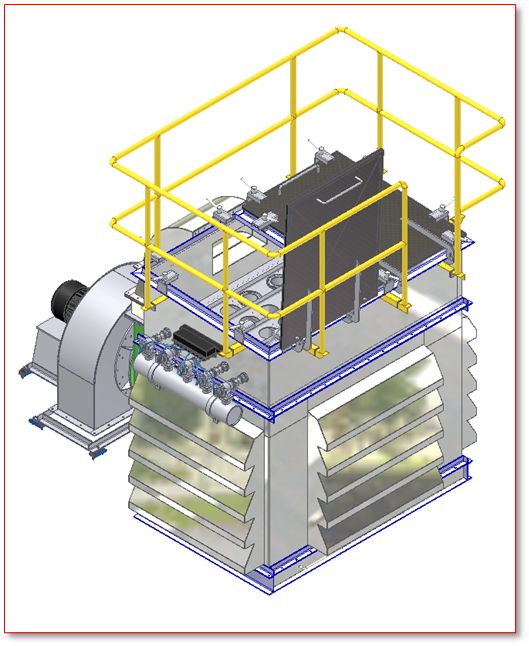

Nuestras soluciones para Presurización de cuartos
Presurización cuarto de compresores fabricado por Ingemol.s.a. para planta Argos - RioClaro
Presurización salón de compresores fabricado por Ingemol.s.a. para planta Argos - Nare
Presurización cuarto de compresores fabricado por Ingemol.s.a. para planta Argos - Sogamoso
Presurización Sub-estación eléctrica Scheuch fabricado por Ingemol.s.a. para Argos
Presurización salón de compresores fabricado por Ingemol.s.a. para Acerías Paz del Rio
Presurización cuarto de control motores horno planta Holcim - Nobsa
Presurización cuarto de control motores descarga horno - planta Holcim - Nobsa
Presurización salón de compresores planta Ingemol.s.a. - Sogamoso

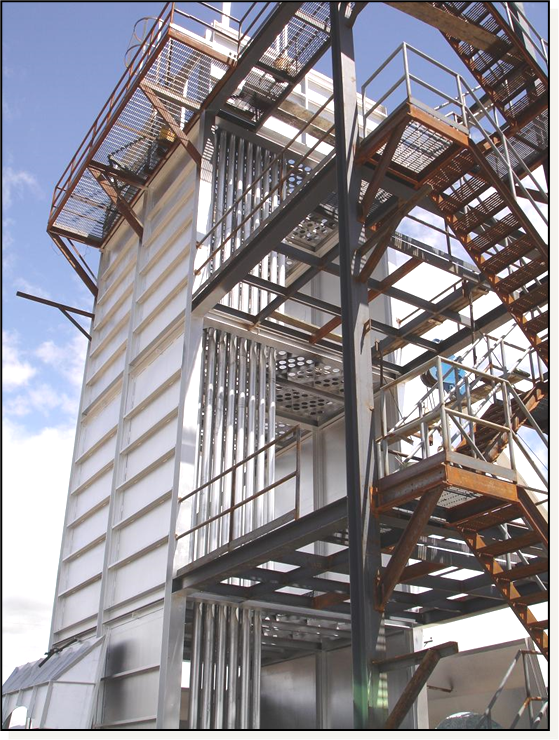

Intercambiadores de Aire
Descripción General
Es un equipo empleado para el enfriamiento rápido de una corriente de gases con aire atmosférico
Su aplicación en la industria del cemento es principalmente para el acondicionamiento de la temperatura de aire de Exceso, antes de un filtro de mangas
Principio de funcionamiento

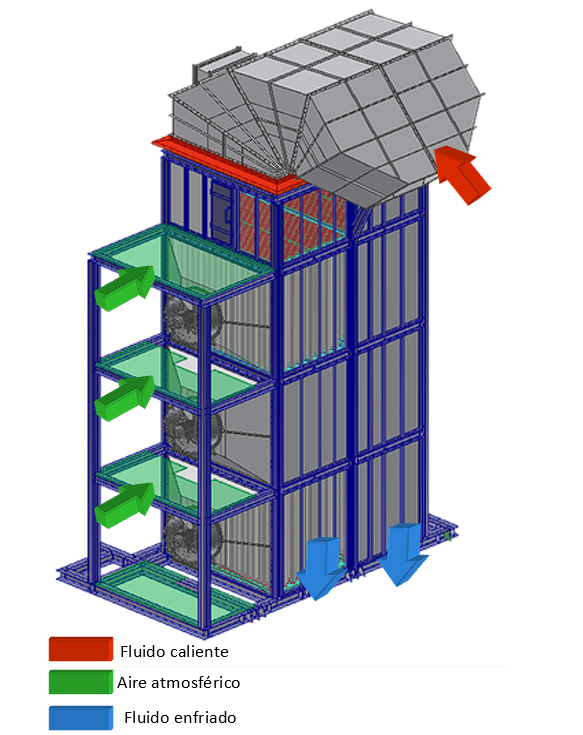

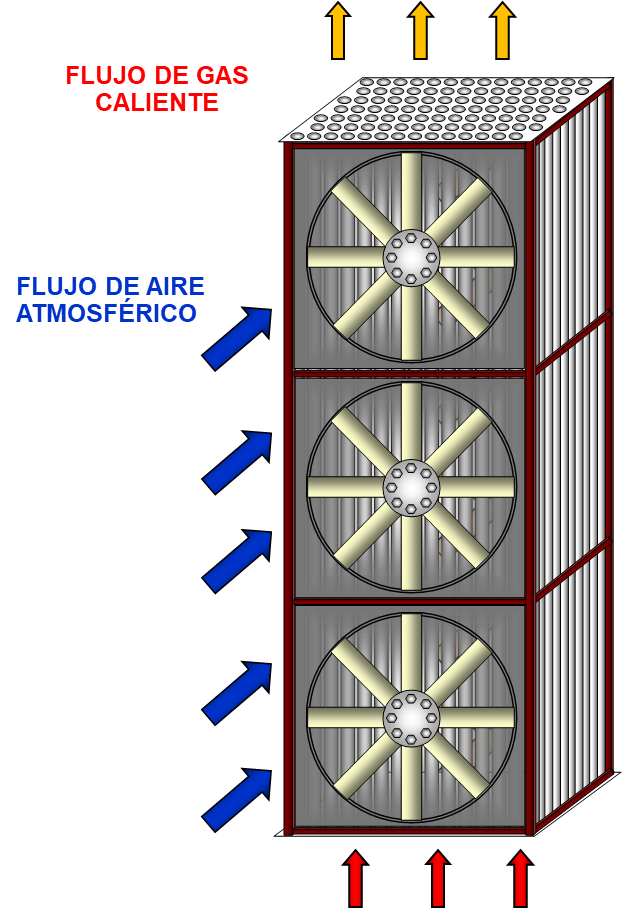

El aire caliente (con temperatura hasta de 500°C), circula dentro de tubos verticales de pequeño diámetro (capilares). Es enfriado por aire ambiente, el cual es soplado a través de la superficie de intercambio de calor, por una serie de ventiladores instalados para cubrir la totalidad del área de los tubos. El aire de enfriamiento absorbe el calor antes de ser expulsado al ambiente.

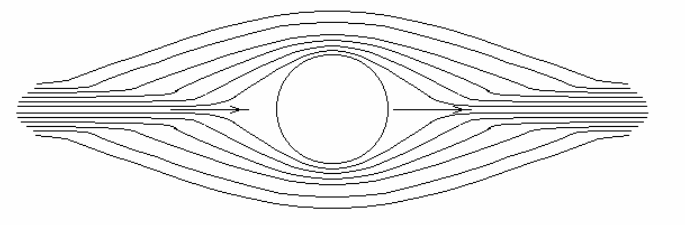

El fluido frío al chocar contra los tubos se divide y forma una película a lo largo de la superficie. Cuando el fluido pasa la superficie del cilindro el fluido se acelera. La velocidad alcanza un máximo en ambos lados del cilindro y después disminuye en la parte posterior formando una estela; las características del patrón de flujo depende de la velocidad del fluido y el diámetro exterior del cilindro

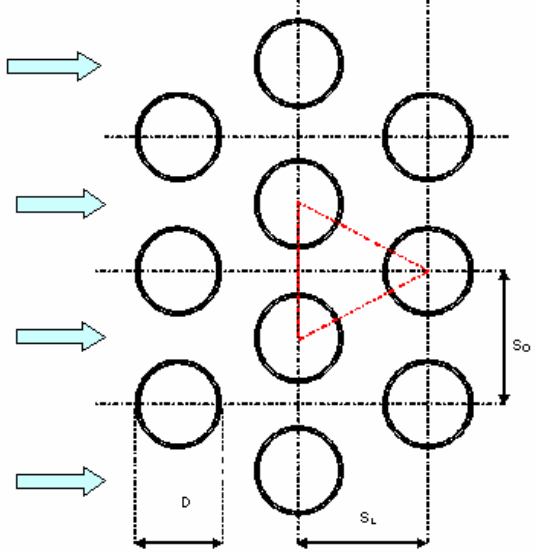

El arreglo de los tubos de nuestros intercambiadores es del tipo escalonado (tres bolillos) por ser mas eficiente en el intercambio de calor.
Sistema de inserción y sujeción de tubos

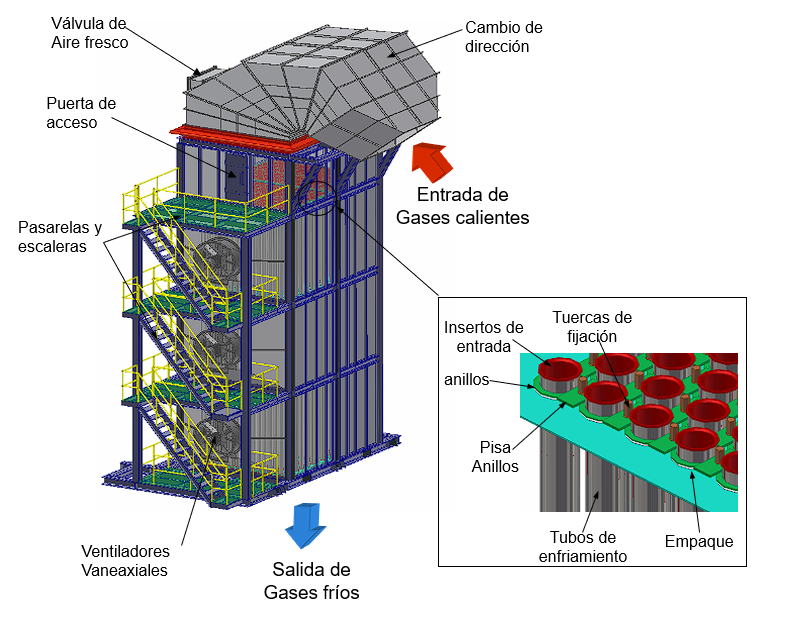

Procedimiento de montaje de haz de tubo de un intercambiador aire-aire Ingemol

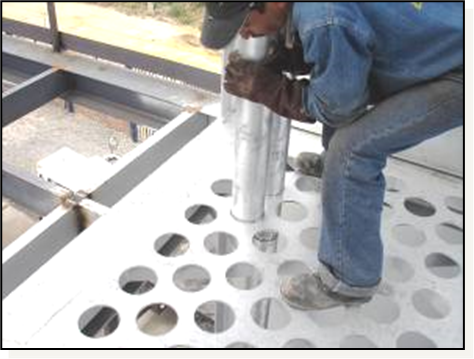

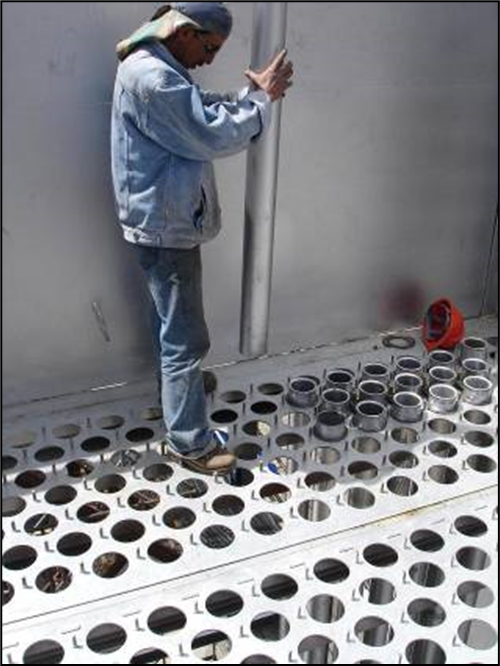

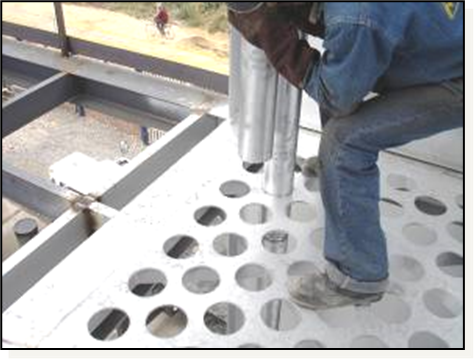

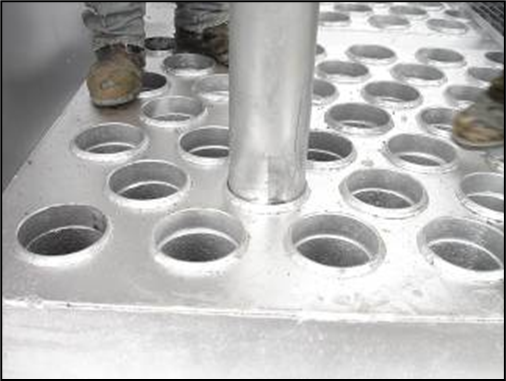

Se inserta el tubo en la lamina porta-tubos superior, se guía hasta pasarlo por los agujeros de las láminas intermedias y se inserta en la base soporte.

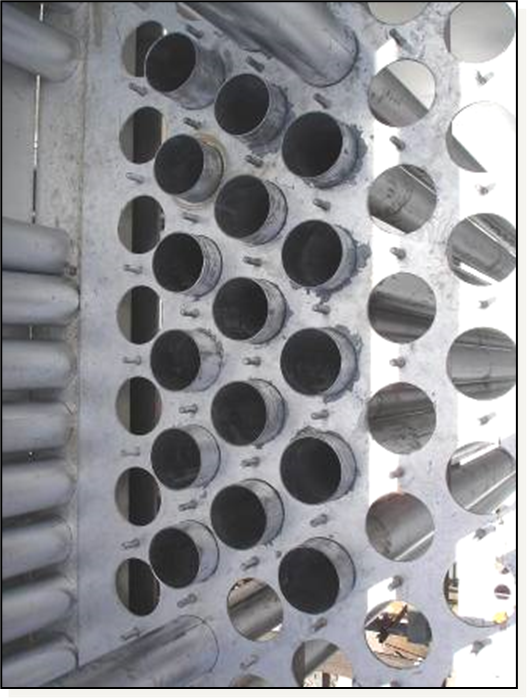

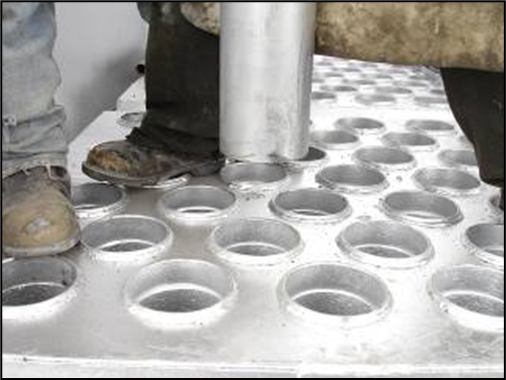

El tubo es guiado hasta llegar a la lámina porta-tubos base donde es soportado.

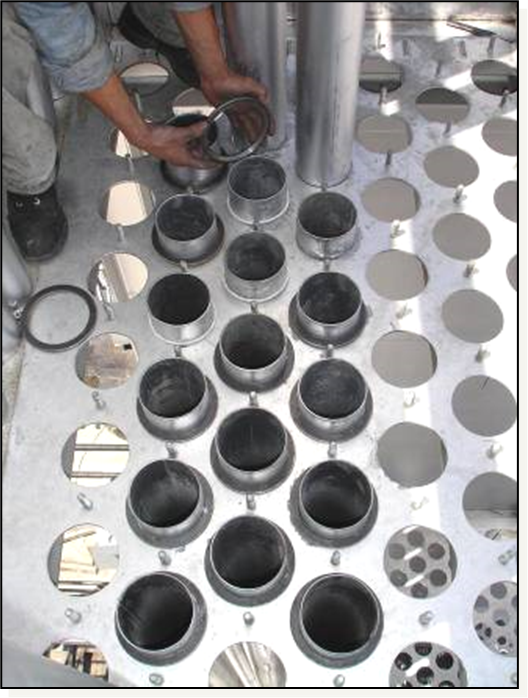

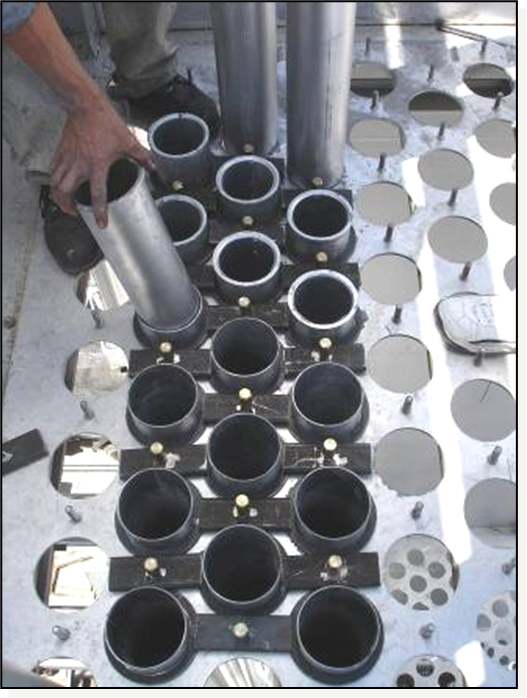

En la parte superior del enfriador se procede a instalar sellos de empaque en cada uno de los tubos de enfriamiento

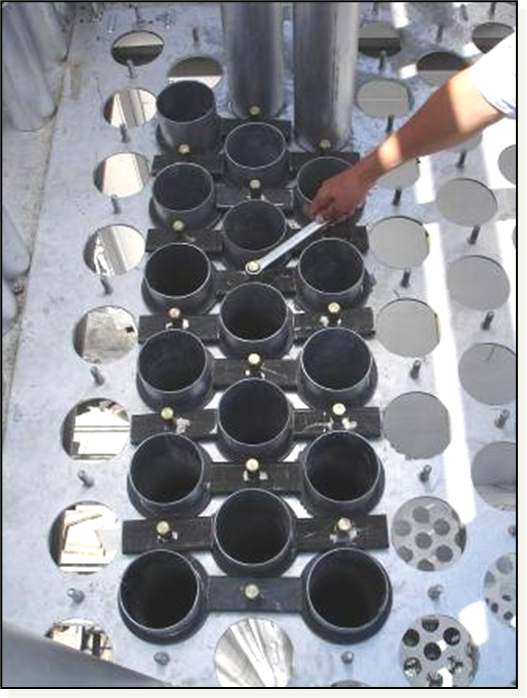

Se instalan las platinas pisaderas y luego se procede a instalar los insertos para proteger la entrada de los tubos.

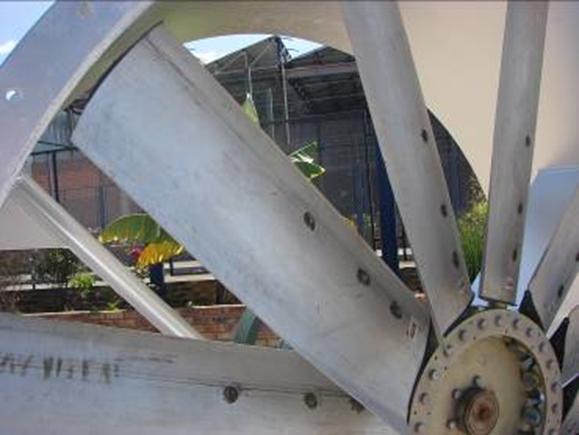

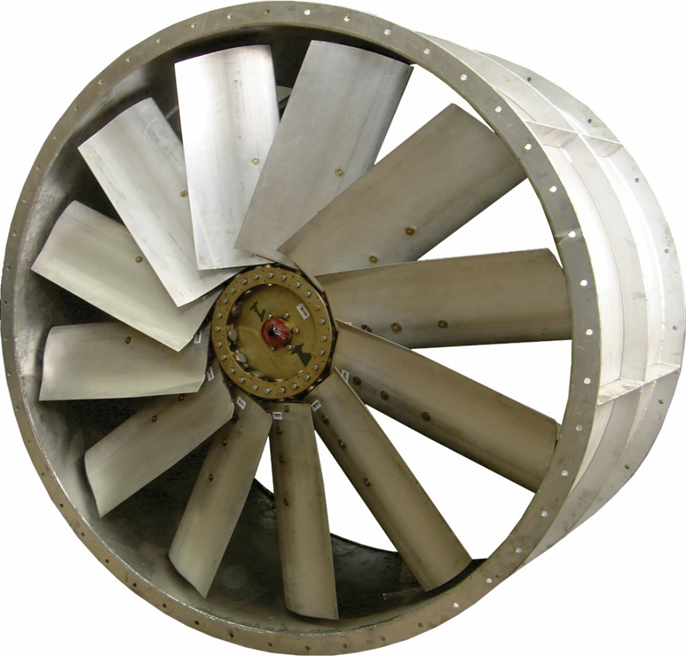

Ventiladores axiales enfriador de tiro forzado
El flujo de aire para el enfriamiento, es inducido por medio de ventiladores tipo axiales, los cuales, mediante un lazo de control varían su velocidad para regular la temperatura en la salida al nivel de operación requerido por el filtro.
Estos ventiladores son los apropiados para flujos altos a presiones bajas.

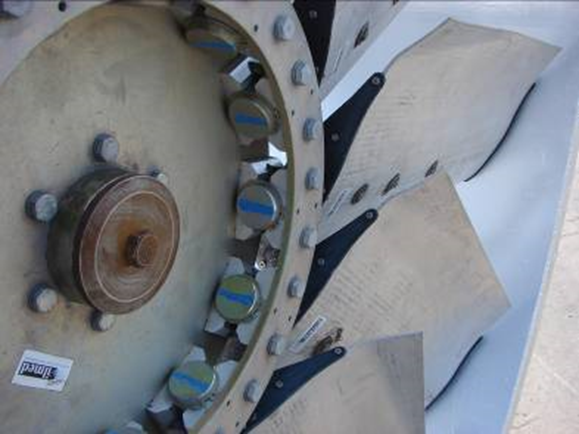

Está compuesto por palas construidas en aluminio perfilado de alta eficacia con ángulo de pala regulable en reposo.
Nuestras soluciones para Intercambiadores de Aire
Sistema integrado de Despolvado Horno Eléctrico fabricado por Ingemol.s.a. para Acerías Paz del Rio
Montaje intercambiador Cementos Tequendama 1 fabricado por Ingemol.s.a. para Cementos Tequendama
Montaje intercambiador Cementos Tequendama 2 fabricado por Ingemol.s.a. para Cementos Tequendama
Sistema integrado ciclón de alta eficiencia fabricado por Ingemol.s.a. para Holcim
Montaje de intercambiador tubular fabricado por Ingemol.s.a. para Holcim
Montaje Hood Horno fabricado por Ingemol.s.a. para Holcim
Preensamble Hood horno fabricado por Ingemol.s.a. para Holcim
Montaje ductos Holcim 1 fabricado por Ingemol.s.a. para Holcim
Montaje ductos Holcim 2 fabricado por Ingemol.s.a. para Holcim
Ciclones de alta eficiencia

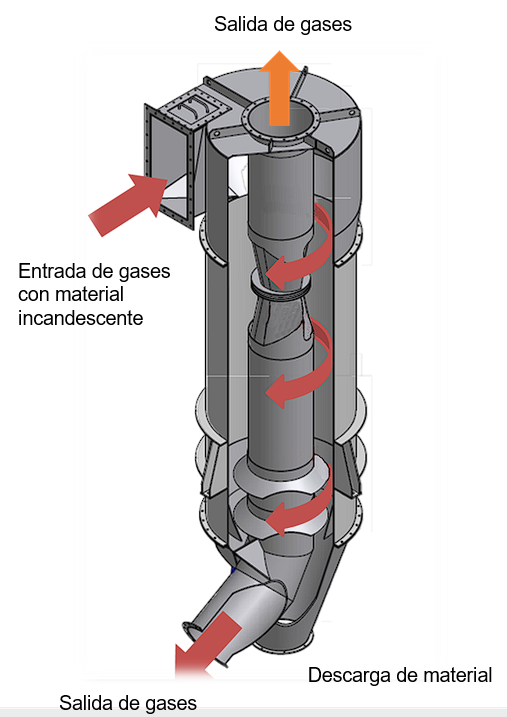

Principio de Funcionamiento
Descripción de los componentes

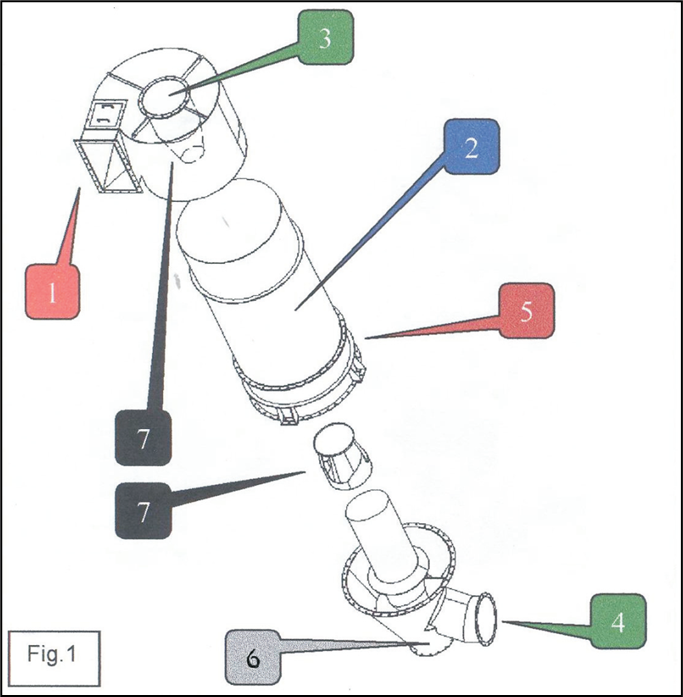

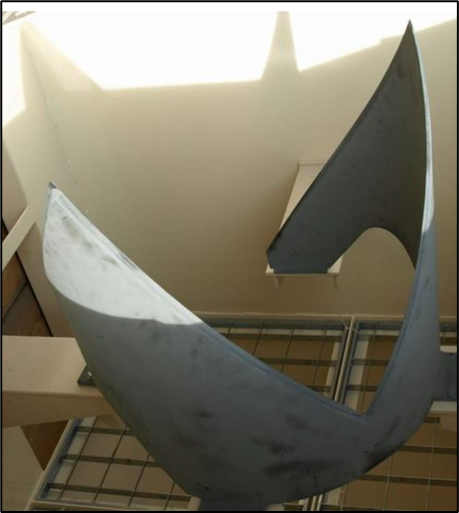

Cada ciclón de alta eficiencia consiste en: una aspiración en forma de espiral (1), una cámara de separación (2) la cual es esencialmente de forma cilíndrica, ductos superior e inferior de salida de gases( 3 y 4) una cámara de sedimentación (5) con un elemento cónico de extracción de polvo (6) y finalmente aspas de dirección para reducir la perdida de presión (7).
Nuestras soluciones para Ciclones de alta eficiencia
Sistema integrado ciclón de alta eficiencia fabricado por Ingemol.s.a. para Holcim
Sistema de acondicionamiento de gases

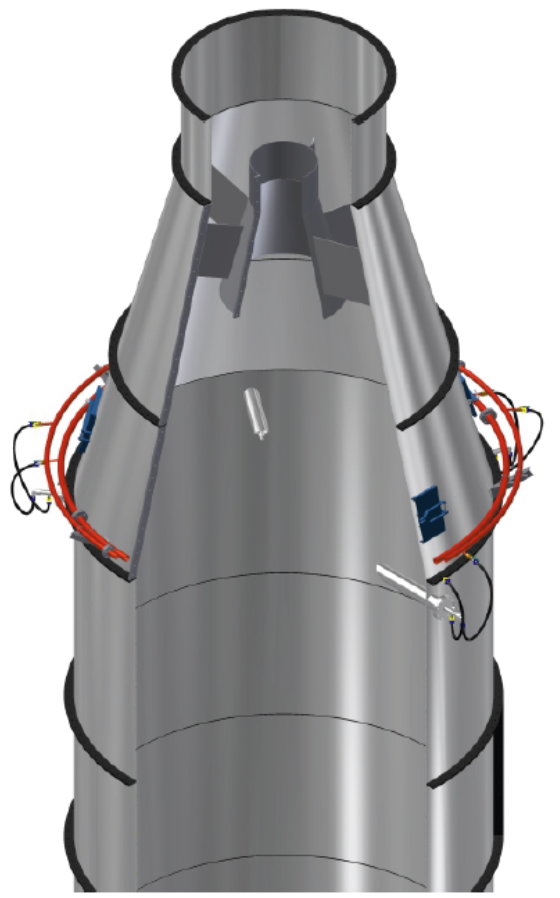

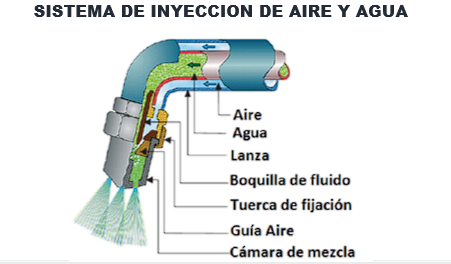

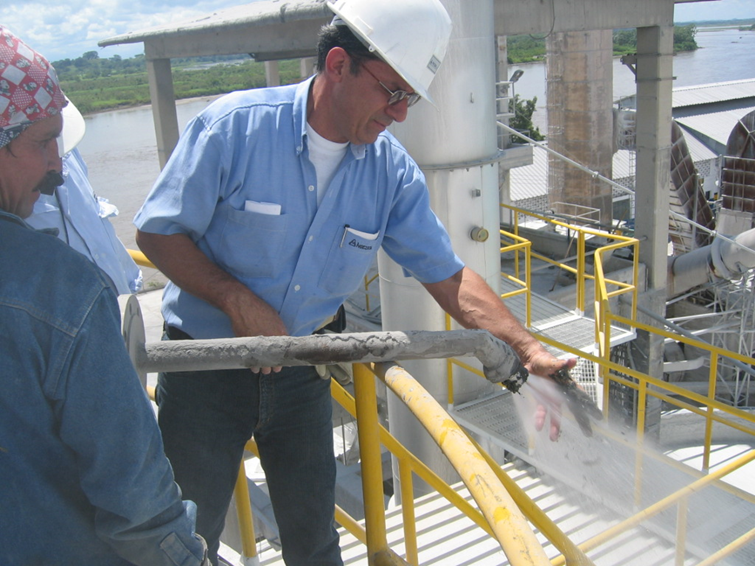

Gases calientes son conducidos a baja velocidad por el interior de un cilindro vertical. En el inicio del recorrido de este cilindro, en la parte superior, se inyecta agua automatizada con la ayuda de aire. El agua en forma de gotas de muy pequeño diámetro, se evapora instantáneamente reduciendo la temperatura de los gases
Conversiones y Reformas
Ingemol diseña y realiza conversiones o reformas a diferentes tipos de sistemas de retención de partículas como filtros electrostáticos o de aire reverso, entre otros, que no estén cumpliendo eficientemente, convirtiéndolos en filtros de mangas tipo jet-pulse y garantizando el cumplimiento de las normas ambientales de emisión de material particulado.
Las conversiones o reformas que realizamos son una alternativa económica en comparación con el cambio total del equipo, obteniendo como resultado un producto de alta calidad que le garantizara el cumplimiento estricto de las exigencias ambientales.
Estas conversiones consisten en implementar nuestra tecnología a sistemas diseñados por terceros, mejorando la limpieza, actualizando procedimientos, reemplazando partes, instalando controles e instrumentación, con el aprovechamiento de infraestructura existente.
Ingemol realiza los diseños de las conversiones a filtros de mangas tipo jet-pulse de acuerdo con los equipos que estén instalados sin importar las condiciones de trabajo en que se encuentren. Las conversiones o reformas que realiza Ingemol por lo general incluyen:
Nuestras soluciones para el Sistema de acondicionamiento de gases
Sistema de Control de emisiones linea 1 fabricado por ingemol.s.a. para Argos Sangil – (año 2000)
Sistema de Control de emisiones linea 2 fabricado por ingemol.s.a. para Argos Sangil – (año 2001)

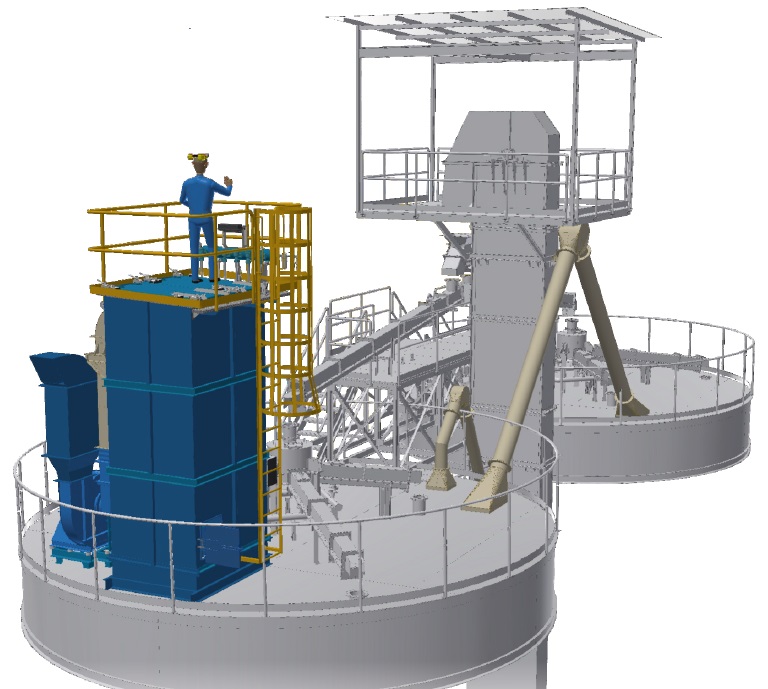

Separadores

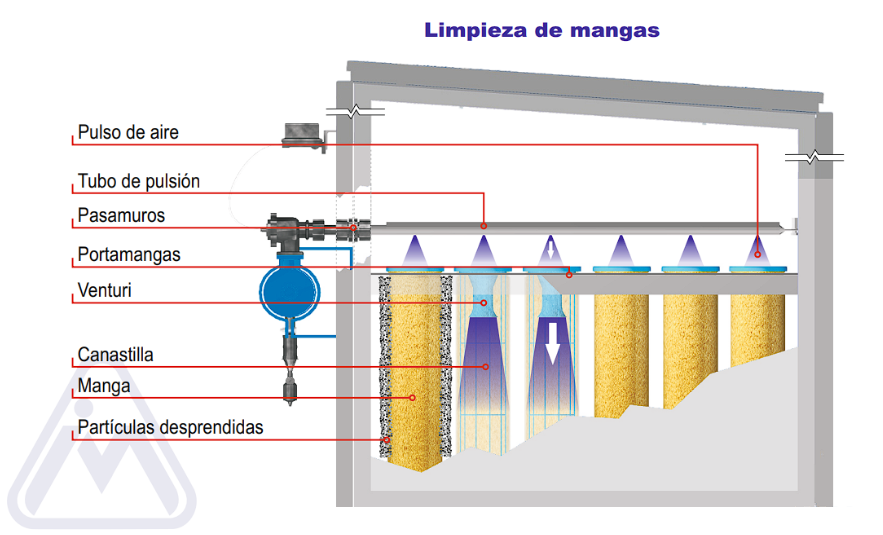

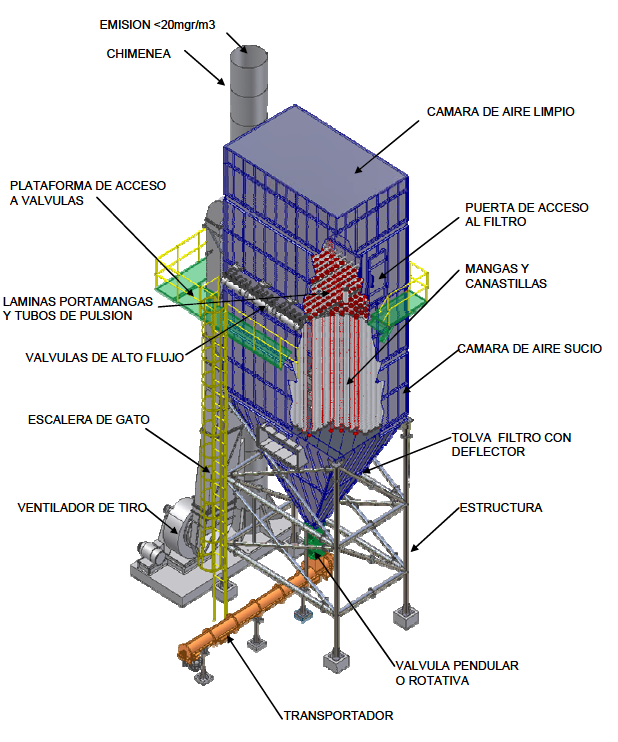

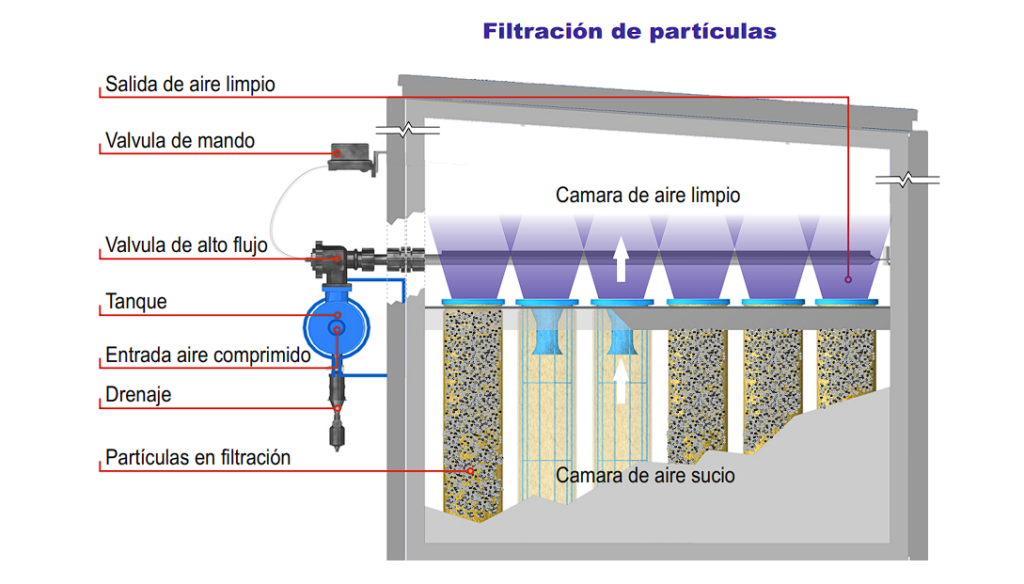

Detalle del funcionamiento al interior del filtro
Nuestras soluciones de molinos y separadores
Sistema de Dosimats Z1 y Z3 fabricado por Ingemol.s.a. para Argos - Planta Rioclaro (año 2010)
Sistema de Molino de cemento fabricado por Ingemol.s.a. para Argos - Planta Dominica (año 2016)
Sistema de Filtro molino de cemento 1 fabricado por Ingemol.s.a. para Argos - planta Sabanagrande
Sistema de Molino de cemento Instalado por Ingemol.s.a. para Cementos Nacionales (año 2016)
Empacadoras

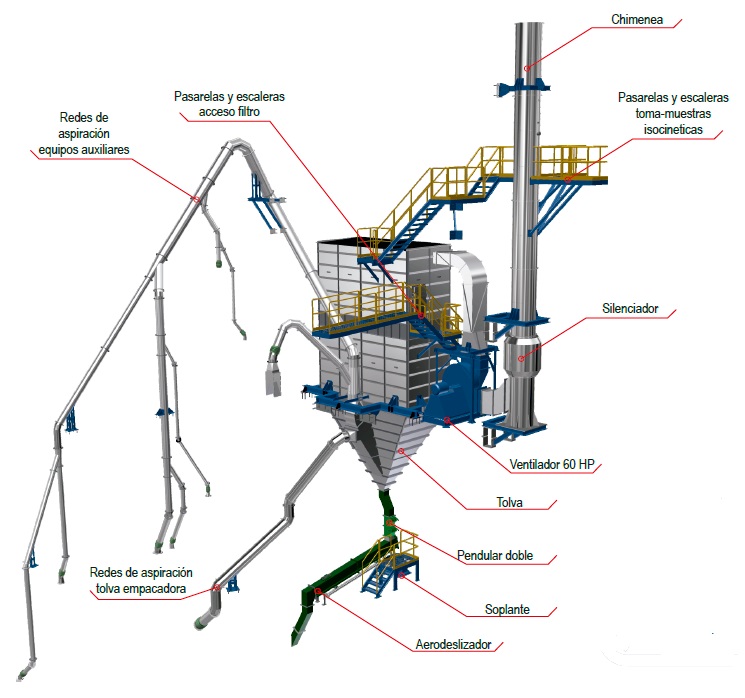

Nuestras soluciones para el control de emisiones en empacadoras
Sistema de control de emisiones en empacadoras auxiliares empacadora N°1 fabricados por Ingemol s.a. para Argos Sabana Grande
Sistema de control de emisiones en empacadoras fabricados por Ingemol s.a. para Argos Betania
Sistema de control de emisiones en empacadoras fabricados por Ingemol s.a. para Argos Sogamoso
Sistema de control de emisiones en empacadoras empacadora Cementos Andinos Republica Dominicana
Sistema de control de emisiones en empacadoras empacadora Cementos Nacionales

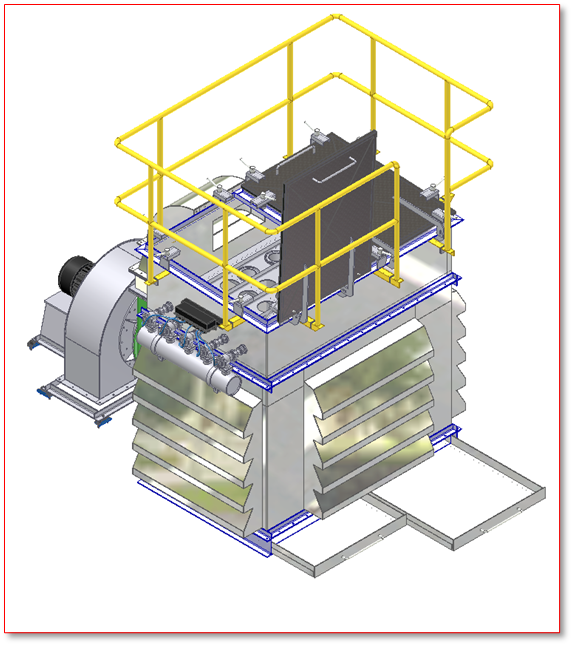

Tolvas Rompesacos

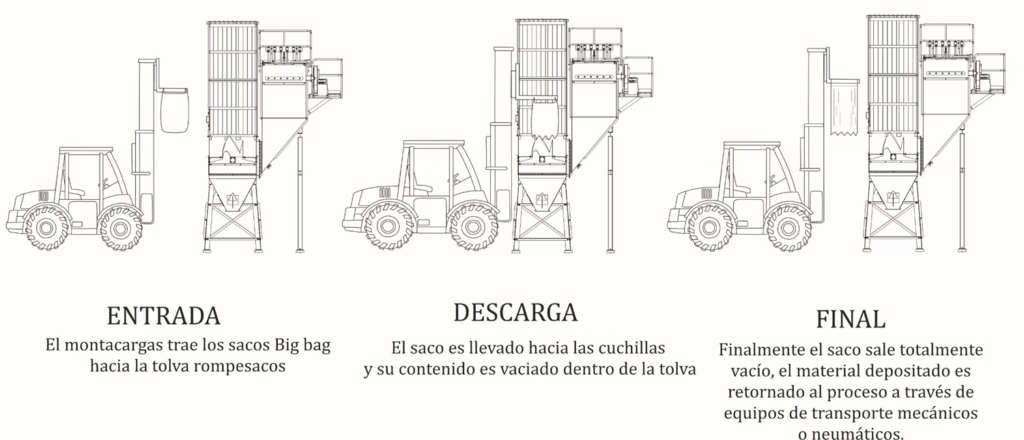

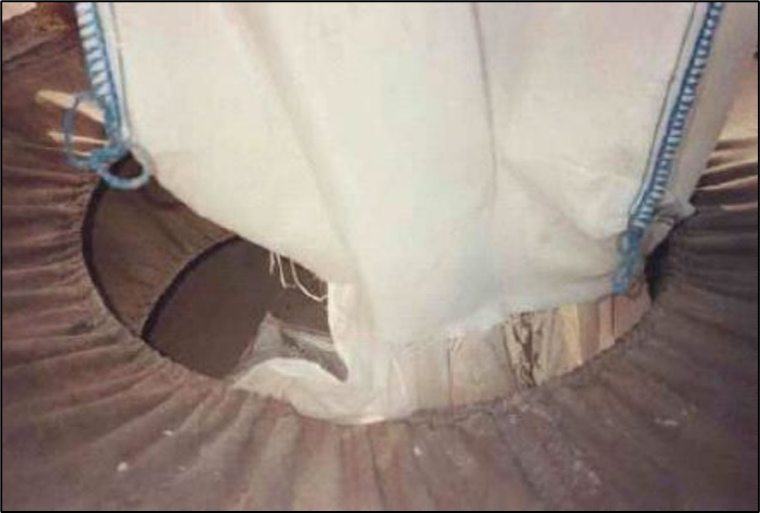

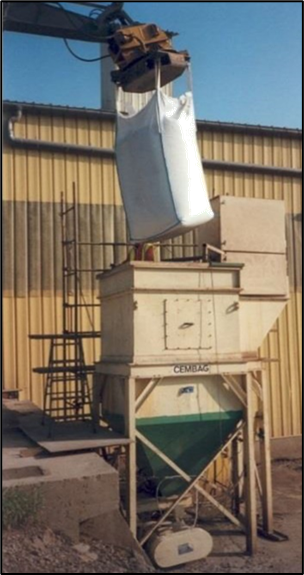

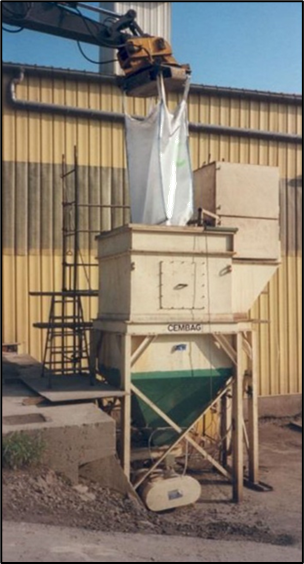

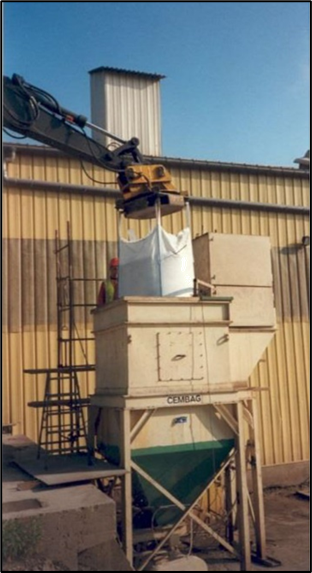

Procedimiento de vaciado de sacos Big Bags
Principio de Funcionamiento
Nuestras soluciones para el control de emisiones tolva rompesacos

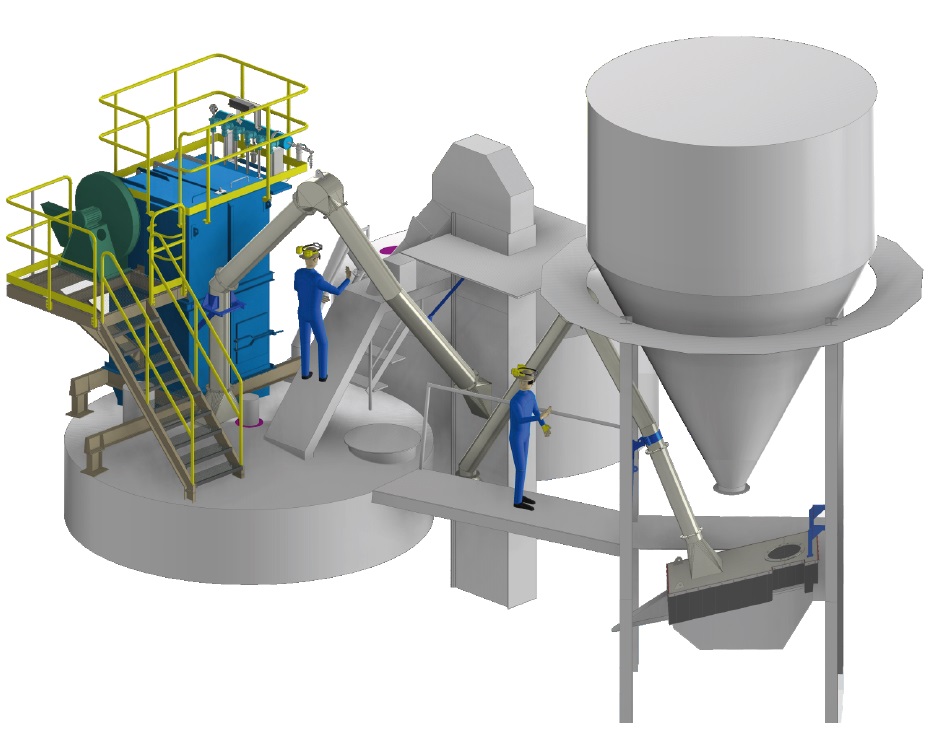

Silos de Almacenamiento

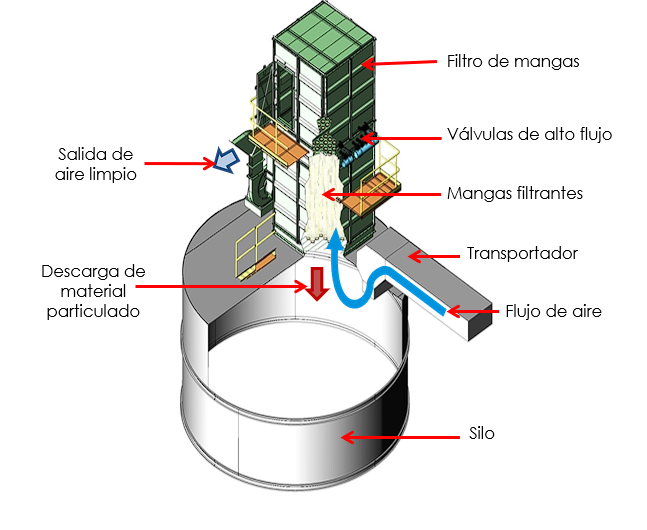

El desempolvado de los silos de almacenamiento se recomienda realizarlo utilizando filtros de mangas tipo Bin Vent conectados directamente al silo, aspirando el aire y descargando el material en el mismo punto; esto evita la necesidad de utilizar tolva, ductos de aspiración y válvula de descarga.
Nuestras soluciones en silos de almacenamiento
Silos de almacenamiento, silo de Alúmina fabricado por Ingemol.s.a. para Holcim Planta Nobsa
Silos de almacenamiento, silo Carbón Granulado fabricado por Ingemol.s.a. para Holcim Planta Nobsa
Silos de almacenamiento, silo Bauxita fabricado por Ingemol.s.a. para Holcim Planta Nobsa
Silos de almacenamiento trans. Neumático fabricado por Ingemol.s.a. para Argos Planta Tolú
Silos de almacenamiento, silos de Ceniza fabricado por Ingemol.s.a. para Cementos Tequendama
Silos de almacenamiento fabricado por Ingemol.s.a. para Calidra

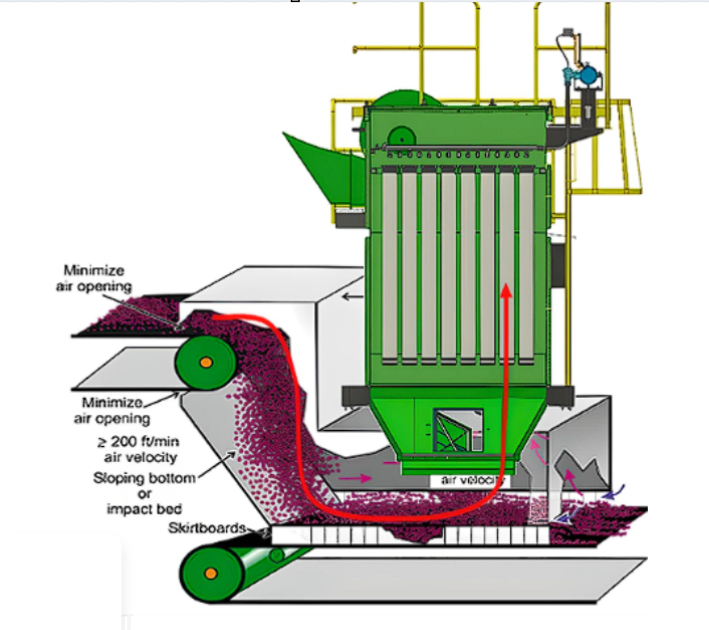

Bandas Transportadoras
Nuestras Soluciones Con Bandas Transportadoras

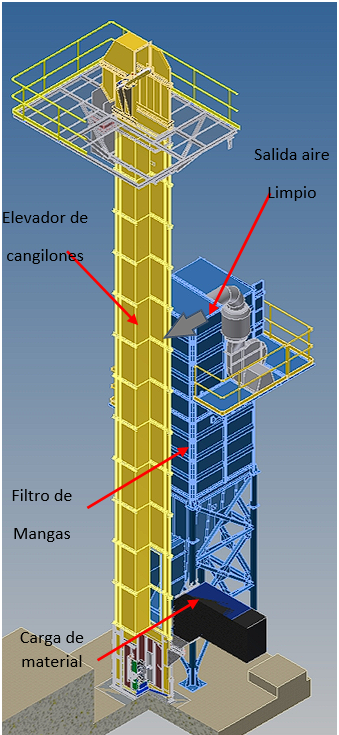

Extracción en Elevadores
Nuestras Soluciones para la Extracción en Elevadores
Sistema de Extracción en Elevadores Bin Vent Aero fabricado por Ingemol.s.a. para Argos Panamá
